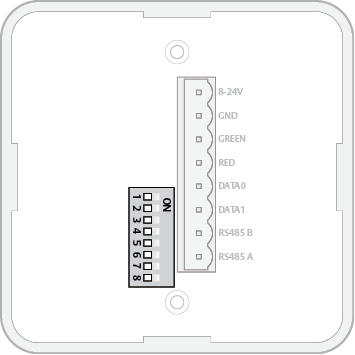

| DIP | Abbr. | Description |
|---|---|---|
| 8 | TERM | Activates termination of EAC bus |
| 7 | UP | Activation of pull up resistor |
| 6 | DOWN | Activation of pull down resistor |
| 5 | A4 | Manual EAC Address |
| 4 | A3 | Manual EAC Address |
| 3 | A2 | Manual EAC Address |
| 2 | A1 | Manual EAC Address |
| 1 | A0 | Manual EAC Address/Automatic pairing (DIP 1-5 = OFF) |
